Évitez les défauts d'implantation de vos composants de surface

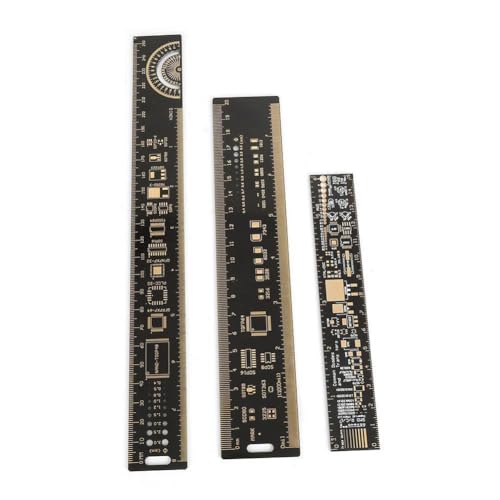

Le manque de repères physiques lors de la phase créative d'un circuit imprimé cause de nombreuses erreurs d'intégration. La règle de conception de PCB de 25 cm élimine ces approximations nuisibles en matérialisant les contraintes réelles des circuits intégrés. Cet instrument rassemble les gabarits indispensables pour identifier les erreurs d'écartement des broches IC et SMD.
La flexibilité d'un rapporteur rotatif à 180 degrés intégré
Tracer des géométries variables devient simple. Le disque central rotatif permet un basculement fluide jusqu'à 180 degrés pour mesurer ou tracer des inclinaisons spécifiques directement sur vos plans de table d'atelier ou vos schémas papier.
- Fiabilité mécanique : Conception stable qui ne bouge pas pendant le traçage des angles.
- Lecture instantanée : Marquages contrastés haute visibilité pour réduire la fatigue oculaire lors des analyses minutieuses.
- Format Modèle C : Longueur idéale de 25 cm offrant le compromis parfait entre compacité et surface de mesure.
Données de conception
| Type d'outil | Règle de géométrie pour circuits imprimés |
|---|---|
| Longueur utile | 25 cm / Modèle C |
| Plage angulaire | Rotation complète graduée sur 180° |
| Repères inclus | Pistes, pas de perçage, boîtiers CMS courants |
